Introducción
En proyectos industriales y de construcción, elegir el tornillo correcto es crítico para la seguridad, durabilidad y cumplimiento normativo.
Los tornillos ASTM A193 B7, ASTM A325 y ASTM A490 son comúnmente utilizados, pero NO son intercambiables, ya que cada uno fue diseñado para aplicaciones completamente distintas.
En esta guía explicamos qué es cada tornillo, para qué se usa, sus propiedades mecánicas y sus diferencias clave, para ayudarte a tomar la mejor decisión técnica.
¿Qué es un tornillo ASTM A193 B7?
Definición del tornillo B7
El tornillo ASTM A193 B7 es un espárrago o tornillo roscado de acero aleado cromo-molibdeno, diseñado para trabajar bajo altas temperaturas y presiones.
Usos y aplicaciones del tornillo B7
El tornillo B7 se utiliza principalmente en:
-
Bridas de tuberías
-
Válvulas industriales
-
Equipos de presión
-
Plantas petroquímicas
-
Refinerías y plantas de energía
No está diseñado para conexiones estructurales de acero.
Propiedades mecánicas del tornillo B7
-
Resistencia a la tensión: 125 ksi
-
Límite elástico: 105 ksi
-
Tratamiento térmico: Temple y revenido
-
Uso típico: Presión y temperatura

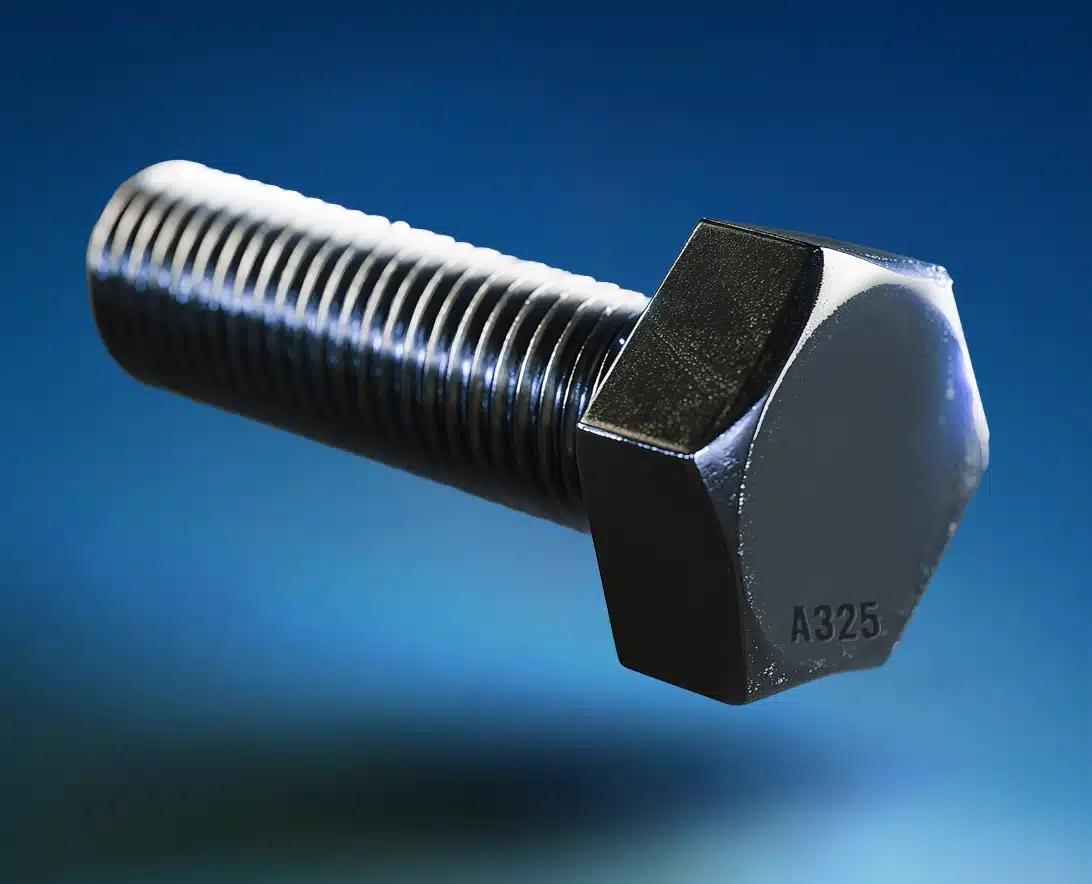

¿Qué es un tornillo ASTM A325?
Definición del tornillo A325
El tornillo ASTM A325 es un tornillo estructural de alta resistencia, diseñado específicamente para uniones de acero estructural que requieren pretensado.
Usos y aplicaciones del tornillo A325
El tornillo A325 se usa en:
-
Edificios de estructura metálica
-
Puentes
-
Naves industriales
-
Torres y estructuras de acero
Propiedades mecánicas del tornillo A325
-
Resistencia a la tensión: 120 ksi
-
Límite elástico: 92 ksi
-
Tipos comunes:
-
Tipo 1: acero al carbono
-
Tipo 3: resistente a corrosión atmosférica
-
Instalación del tornillo A325
-
Requiere pretensado controlado
-
Puede instalarse como:
-
Tornillo hexagonal
-
Tornillo Tension Control (TC)
-
¿Qué es un tornillo ASTM A490?
Definición del tornillo A490
El tornillo ASTM A490 es un tornillo estructural de ultra alta resistencia, utilizado cuando las cargas estructurales son mayores que las permitidas por un A325.
Usos y aplicaciones del tornillo A490
El tornillo A490 se emplea en:
-
Puentes de gran carga
-
Estructuras críticas
-
Conexiones sometidas a altos esfuerzos
-
Infraestructura pesada
Propiedades mecánicas del tornillo A490
-
Resistencia a la tensión: 150 ksi
-
Límite elástico: 130 ksi
-
Acero aleado tratado térmicamente
Consideraciones importantes del A490
El tornillo A490 no debe galvanizarse en caliente, ya que puede presentarse fragilización por hidrógeno, comprometiendo la seguridad de la unión.
|
Característica |
Tornillo B7 |
Tornillo A325 |
Tornillo A490 |
| Norma ASTM | A193 B7 | A325 | A490 |
| Uso principal | Presión y temperatura | Estructural | Estructural alta carga |
| Tipo de tornillo | Espárrago / roscado | Tornillo estructural | Tornillo estructural |
| Resistencia a la tensión | 125 ksi | 120 ksi | 150 ksi |
| Límite elástico | 105 ksi | 92 ksi | 130 ksi |
| Pretensado | ❌ No | ✅ Sí | ✅ Sí |
| Galvanizado | Opcional | Permitido | ❌ No recomendado |
| Uso en estructuras | ❌ No | ✅ Sí | ✅ Sí |
Errores comunes al usar tornillos B7, A325 y A490
Usar tornillos B7 en estructuras
❌ Error grave.
El tornillo B7 no cumple función estructural, aunque su resistencia parezca similar.
Sustituir A325 por B7
❌ Incorrecto.
Las normas estructurales no lo permiten.
Galvanizar tornillos A490 sin control
⚠️ Riesgo estructural serio.
Puede provocar fallas frágiles.
Conclusión
Los tornillos B7, A325 y A490 fueron diseñados para funciones completamente diferentes. Elegir el correcto no solo garantiza el desempeño del proyecto, sino que evita fallas estructurales, sanciones normativas y riesgos de seguridad.
Si tu proyecto es estructural, A325 o A490 son la opción correcta.
Si tu proyecto involucra presión y temperatura, el tornillo adecuado es B7.
Preguntas frecuentes
No. El tornillo B7 no está diseñado ni aprobado para conexiones estructurales.
El tornillo A490 tiene mayor resistencia mecánica que el A325.
Depende del diseño, pero en estructuras críticas suele utilizarse A490.
