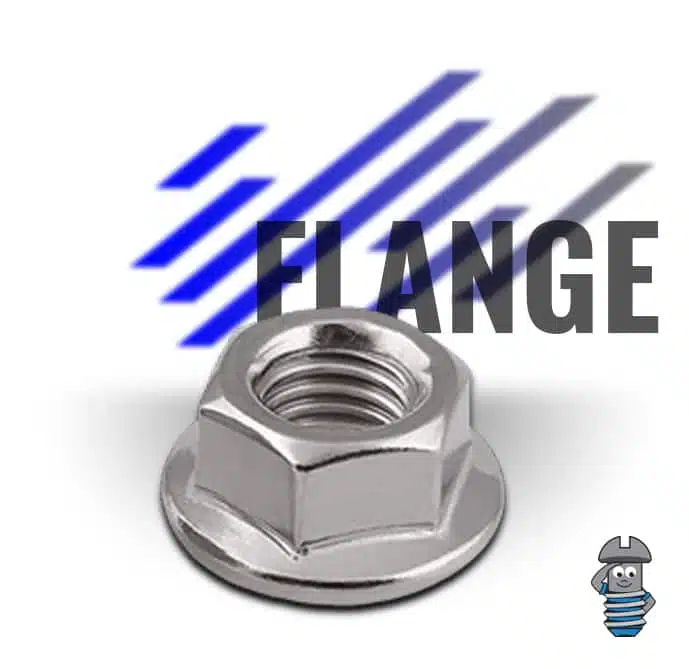

Tuercas de seguridad flange con arandela dentada integrada.
Tuerca hexagonal Flange NC
SKU: TUFL
Tuerca hexagonal Flange NC
Tuerca hexagonal flange de diferentes diámetros para ser utilizados en diferentes tornillos.
Categorias: Tuercas
$0.46 – $12.71
| Tipo | Tuerca hexagonal |
|---|---|
| Grado | SAE J429 |
| Material | Acero bajo carbono |
| Cuerda | UNC Estandar |
| Dimensiones | ASME B18.6.3 |
| Acabado | Galvanizado electrolítico |
| Diámetro | 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4 |
Tuerca Flange
| Diámetro | No. De hilos de inicio | Ancho entre caras (F) | Ancho entre esquinas (G) | Diámetro de brida (B) | Grosor (H) | Altura de agarre (K) | Grosor de brida (J) | ||||
| Max | Min | Max | Min | Max | Min | Max | Min | Min | Min | ||
| 1/4 | 0.2500 | 0.438 | 0.428 | 0.505 | 0.488 | 0.594 | 0.574 | 0.236 | 0.222 | 0.14 | 0.04 |
| 5/16 | 0.3125 | 0.500 | 0.489 | 0.577 | 0.557 | 0.680 | 0.660 | 0.283 | 0.268 | 0.17 | 0.04 |
| 3/8 | 0.3750 | 0.562 | 0.551 | 0.650 | 0.628 | 0.750 | 0.728 | 0.347 | 0.330 | 0.23 | 0.04 |
| 7/16 | 0.4375 | 0.688 | 0.675 | 0.794 | 0.768 | 0.937 | 0.910 | 0.395 | 0.375 | 0.26 | 0.04 |
| 1/2 | 0.5000 | 0.750 | 0.736 | 0.866 | 0.840 | 1.031 | 1.000 | 0.458 | 0.437 | 0.31 | 0.05 |
| 9/16 | 0.5625 | 0.875 | 0.861 | 1.010 | 0.982 | 1.188 | 1.155 | 0.506 | 0.483 | 0.35 | 0.05 |
| 5/8 | 0.6250 | 0.938 | 0.922 | 1.083 | 1.051 | 1.281 | 1.248 | 0.569 | 0.545 | 0.40 | 0.05 |
| ¾ | 0.7500 | 1.125 | 1.088 | 1.299 | 1.240 | 1.500 | 1.460 | 0.675 | 0.627 | 0.46 | 0.06 |
| 7/8 | 0.8750 | 1.179 | 1.166 | 1.361 | 1.295 | 1.682 | - | 0.786 | 0.742 | - | 0.11 |
| 1 | |||||||||||
| 1 1/8 | |||||||||||
| 1 ¼ | |||||||||||
| 1 1/2 | |||||||||||
| Descripción | Tuerca hexagonal que se ensancha desde su parte inferior con una base circular ampliada. La superficie de apoyo de la tuerca desplaza material de la superficie de acoplamiento cuando la tuerca se ajusta, formando una conexión que resiste al aflojamiento. |
| Aplicación | Utilizada comúnmente como tuerca de seguridad en para lámina, metal y madera. |
| Material | Acero que cumpla con los siguientes requerimientos químicos: Carbono: max 0.47%; Fósforo: 0.12%; Sulfuro: max 0.23% |
| Tratamiento Térmico | Las tuercas están endurecidas para garantizar su capacidad de agarre. |
| Dureza del núcleo | Rockwell HR15N 78 - 90 |
| Recubrimiento | Galvanizado electrolítico. |
| Tipo | Tuerca hexagonal |
|---|---|
| Grado | SAE J429 |
| Material | Acero bajo carbono |
| Cuerda | UNC Estandar |
| Dimensiones | ASME B18.6.3 |
| Acabado | Galvanizado electrolítico |
| Diámetro | 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4 |
