El tornillo Allen plano es un tipo de tornillo con cabeza avellanada y hexágono interno, diseñado para quedar al ras de la superficie una vez instalado. Es ideal para aplicaciones donde se requiere una sujeción fuerte sin que la cabeza sobresalga.
Características del Tornillo Allen Plano Métrico inoxidable A2
Nombre común: Tornillo Allen avellanado, tornillo de cabeza plana con hexágono interno.
Normas:
– ISO 10642 (Internacional).
– DIN 7991 (Estándar alemán).
– ASTM F835 (Alta resistencia en EE.UU.).
Cabeza:
Avellanada (plana) con hexágono interno.
Diseñada para quedar al ras de la superficie.
Usos comunes:
– Maquinaria industrial y automotriz.
– Ensambles de precisión en mecánica y robótica.
– Muebles y carpintería metálica.
– Equipos electrónicos y dispositivos médicos.
A continuación te presentamos la ficha técnica tornillo allen plano métrico inoxidable

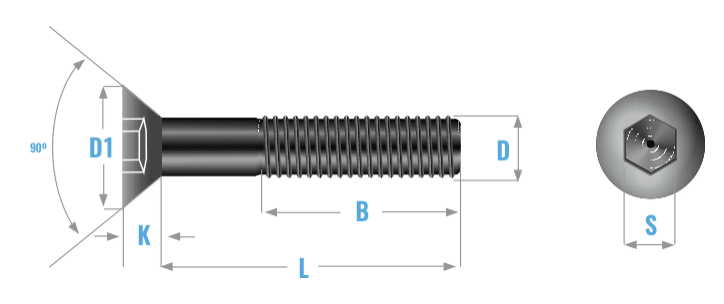

Ficha Técnica Tornillo Allen Plano métrico inoxidable A2
| Diam. | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 |
| D1 | 6 | 8 | 10 | 12 | 16 | 4 | 24 | 27 | 30 | 36 | 39 |
| K | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 6.5 | 6.5 | 7 | 7.5 | 8.5 | 14 |
| S | 2 | 2.5 | 3 | 4 | 5 | 8 | 8 | 10 | 10 | 12 | 14 |
| B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 54 |
Propiedades Mecánicas:
| Grupo de Acero | Grado de Acero | Clase de Resistencia | Tornillos y tuercas | |||
| Resistencia a la tracción N/mm² | Resistencia a la tracción PSI | Rango de diámetros | Carga de la tuerca N/mm² | |||
| Austenítico | A2 y A4 | 50 | 500 | 70.000 | <=M39 | 500 |
| 70 | 700 | 100.000 | <=M20 | 700 | ||
| 80 | 800 | 118.000 | <=M20 | 800 | ||
| Grupo de Acero | Clase de Resistencia | Fabricado de | Caracterísiticas |
| Austenítico | 50 | A1, A2 | Blandos; sujetadores trabajados en frío, torneados y prensados en blando |
| 70 | A2, A4 | Sujetadores conformados por trabajo en frío, de resistencia normal | |
| 80 | A2, A4 | Trabajo en frío extremo, alta resistencia, aplicaciones especiales |
Composición Química:
| Grado | Grado USA | Desiganción del material | No. de Material | C% | Si ≤ % | Mn ≤ % | Cr % | Mo % | Ni % |
| A2 | 304 | X 5Cr Ni 1810 | 1.4301 | ≤ 0.07 | 1.0 | 2.0 | 17.5 to 19.5 | – | 8.0 to 10.5 |
| X 2 Cr Ni 1811 | 1.4306 | ≤ 0.03 | 1.0 | 2.0 | 18.0 to 20.0 | – | 10 to 12.0 | ||
| X 8 Cr Ni 19/10 | 1.4303 | 3 ≤ 0.07 | 1.0 | 2.0 | 17.0 to 19.0 | – | 11.0 to 13.0 | ||
| A4 | 316 | X 5 Cr Ni Mo 1712 | 1.4401 | ≤ 0.07 | 1.0 | 2.0 | 16.5 to 18.5 | 2.0 to 2.5 | 10.0 to 13.0 |
| X 2 Cr Ni Mo 1712 | 1.4404 | ≤ 0.03 | 1.0 | 2.0 | 16.5 to 18.5 | 2.0 to 2.5 | 10 to 13 |
