Las rondanas DTI (Direct tension indicators) F959 o arandelas F959 son unas arandelas espaciales las cuales llegan para asegurar la tensión de todos los tornillos hexagonales estructurales de 1/2, 1 1/4 y 1 1/2. Gracias a su funcionamiento y su objetivo, estas arandelas son la mejor opción para sustituir tornillos tensión controlada de estos diámetros, ya que el estándar, no incluye estos diámetros de tornillos y se deberá utilizar tornillos hexagonales A325 o A490.
Rondana DTI para tornillos A325
SKU: RODTI325

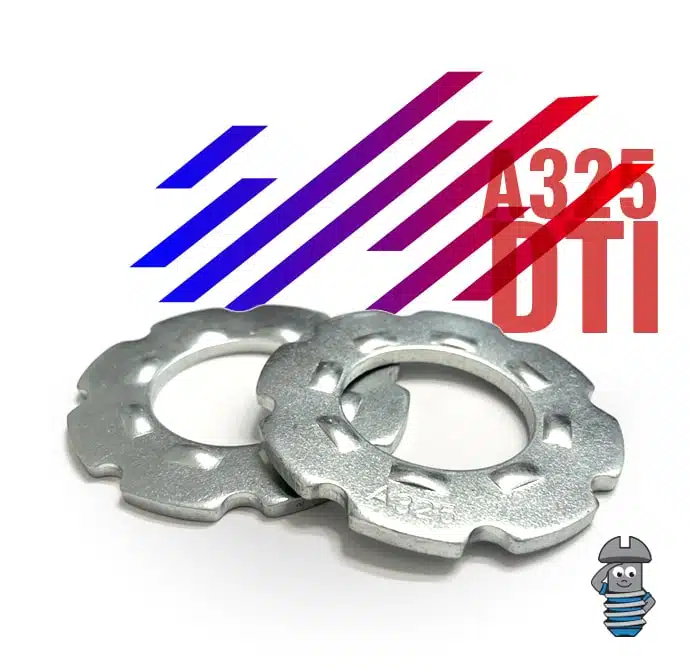

Rondana DTI para tornillos A325
Rondana DTI estructural galvanizada de diferentes diámetros para ser utilizada en tornillos estructurales hexagonales A325. Este tipo de rondana va acompañado por una tuerca 2H.
| Tipo | Rondana DTI |
|---|---|
| Grado | ASTM-F959 |
| Material | Acero medio carbono |
| Dimensiones | ASME B18.6.3 |
| Acabado | Galvanizado |
| A325 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Bolt Size | B | C | A | Number of Protrusions | PTD* Max | Part Numbers | |||
| Max OD | Thickness After Compression | ID Max | Squirter | Standard | |||||
| Plain | Galvanized | Plain | Galvanized | ||||||
| 1⁄2 | 1.187 | 0.120 | 0.527 | 4 | 0.788 | 12621 | 12622 | 16485 | 17287 |
| 5⁄8 | 1.375 | 0.140 | 0.658 | 4 | 0.956 | 12623 | 12624 | 15909 | 17288 |
| 3⁄4 | 1.625 | 0.140 | 0.790 | 5 | 1.125 | 12625 | 12626 | 12678 | 17289 |
| 7⁄8 | 1.875 | 0.160 | 0.921 | 5 | 1.294 | 12627 | 12628 | 12645 | 17290 |
| 1 | 2.000 | 0.180 | 1.052 | 6 | 1.463 | 12629 | 12630 | 12646 | 17291 |
| 11⁄8 | 2.250 | 0.180 | 1.183 | 6 | 1.631 | 17296 | 17297 | 18996 | 18997 |
| 11⁄4 | 2.500 | 0.180 | 1.315 | 7 | 1.800 | 17299 | 18371 | 17298 | 17293 |
| 13⁄8 | 2.750 | 0.180 | 1.446 | 7 | 1.969 | 17300 | 19419 | 17294 | 17301 |
| 11⁄2 | 3.000 | 0.180 | 1.577 | 8 | 2.138 | 17302 | 17303 | 18408 | 19418 |
