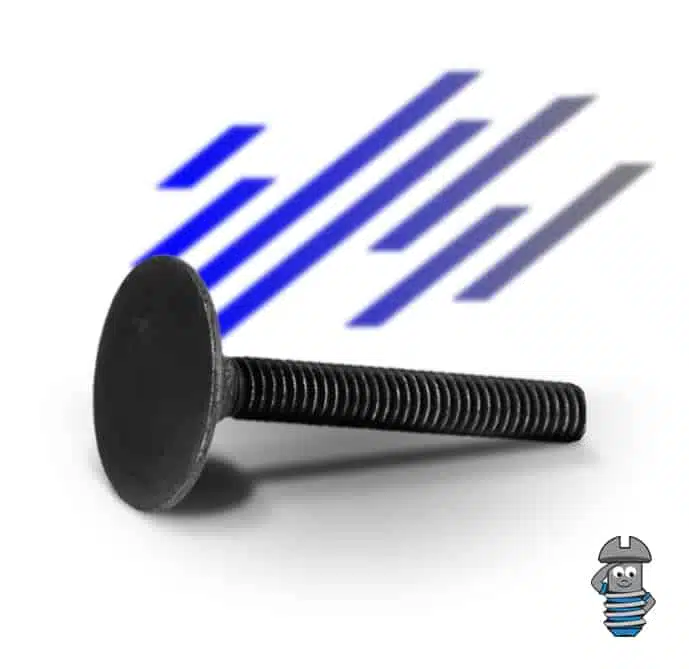

Tornillo elevador

SKU: TOEL

Tornillo elevador de diferentes diámetros y largos para ser utilizados en conexiones.

$2.58$10.29
Tipo

Tornillo Elevador

Grado

AISI 1006 – 1050

Material

Acero medio carbono

Dimensiones

ASME B18.6.3

Acabado

Natural

Cabeza

Plana avellanada ancha

Cuerda

UNC Estandar

Diámetro

1/4, 5/16, 3/8

Largo

1, 1 1/4, 1 1/2, 1 3/4, 2, 2 1/2, 3

Compartir:
CALIDAD CERTIFICADA
Todos nuestros productos vienen certificados
MEJORES PRECIOS
Somos líderes en tornillería en todo el país
ENVÍOS A TODO EL PAÍS
Contamos con entrega inmediata a todo México
ASESORÍA TÉCNICA
Contáctanos y con gusto te ayudamos

DESCRIPCIÓN

Los tornillos elevador son utilizados para elevadores, elevadores de cangilones y todo tipo de sistemas mecánicos que elevan y bajan cualquier cosa. Se utilizan también en cintas transportadoras de todo tipo e incluso se usan para fijar pisos de algunos vehículos como autocaravanas y vehículos recreativos.

ESPECIFICACIONES

Tipo

Tornillo Elevador

Grado

AISI 1006 – 1050

Material

Acero medio carbono

Dimensiones

ASME B18.6.3

Acabado

Natural

Cabeza

Plana avellanada ancha

Cuerda

UNC Estandar

Diámetro

1/4, 5/16, 3/8

Largo

1, 1 1/4, 1 1/2, 1 3/4, 2, 2 1/2, 3

FICHA TÉCNICA

Ficha técnica medidas tornillo elevador

Ficha Técnica Tornillo Elevador

Diámetro

Diámetro del cuerpo (E)

Diámetro de la cabeza (A)

Alto de la Cabeza (H)

Ancho del cuadro (O)

Profundidad del cuadro (P)

Max

Min

Max Borde Afilado

Min Borde Afilado

Min Borde Plano

Max

Min

Max

Min

Max

Min

1/4

0.260

0.237

1.008

0.969

0.938

0.098

0.078

0.280

0.245

0.219

0.188

5/16

0.324

0.298

1.227

1.188

1.157

0.114

0.094

0.342

0.307

0.250

0.219

3/8

0.388

0.360

1.352

1.312

1.272

0.145

0.125

0.405

0.368

0.250

0.219

TOLERANCIA DE LONGITUD:

Diámetro Nominal

Longitud nominal

Hasta 1”

Por encima de 1” – 2 ½”

Por encima de 2 ½” – 4”

1/4”- 3/8”

+0.02, -0.03

+0.02, -0.04

+0.04, -0.06



Características

Tornillo Elevador

Descripción

Tornillo con cabeza plana avellanada ancha, una superficie de apoyo cónica poco profunda, un cuello cuadrado formado integralmente debajo de la cabeza y un paso de rosca unificado

Aplicaciones

Comúnmente utilizado en medios de transporte y elevadores de todo tipo

Dureza en el Nucleo

1/4”- 3/8” de diámetro: Rockwell B70-B100

Carga de prueba

1/4”- 3/8” de diámetro: 33,000 psi

Fuerza de Rendimiento

1/4”- 3/8” de diámetro: 36,000 psi min

Reducción de área

1/4”- 3/8” de diámetro: 54,000 psi min

Elongación

18% min

Reducción del área

35% min

Largo de rosca mínimo

El mínimo de rosca debe ser igual al doble del diámetro más 0.25”
