Tornillo hexagonal A490

SKU: TO490

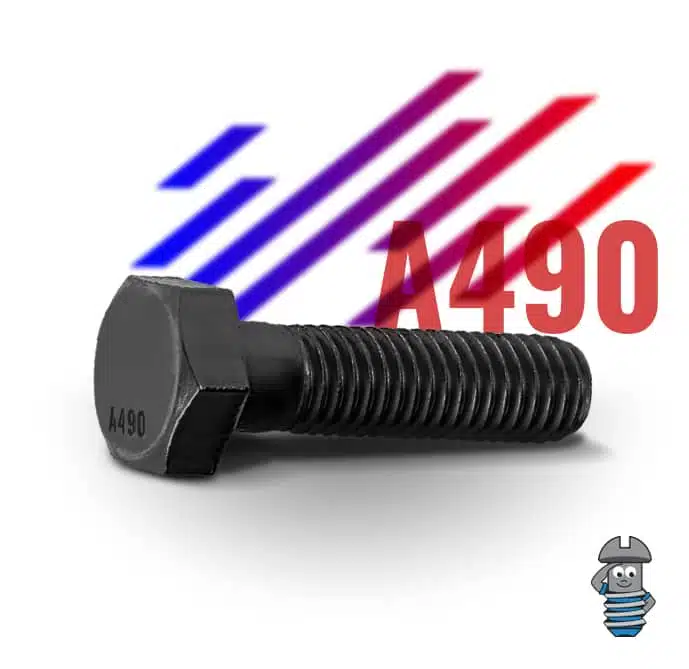

Tornillo hexagonal A490

Tornillo hexagonal ASTM A90 estructural de diferentes diámetros y largos para ser utilizados en conexiones estructurales. Este tipo de tornillo deberá utilizarse con tuerca hexagonal 2H o DH y rondana plana F436
Tipo

Tornillo hexagonal

Grado

ASTM-A490

Material

Acero medio carbono

Cuerda

UNC Estandar

Dimensiones

ASME B18.6.3

Cabeza

Hexagonal pesada

Acabado

Negro pavonado

Compartir:

El tornillo hexagonal A490 estructurales (ASTM A490) de alta resistencia está diseñado para ser utilizado en conexiones de acero estructural, por lo tanto tiene longitud de rosca más corta que los tornillos hexagonales estándar. Cuenta con una cabeza hexagonal pesada y un diámetro de cuerpo completo. A diferencia de otros grados, los ASTM A490 en específico no sólo en los requisitos químicos y mecánicos, sino también en la configuración permitida

Estos tornillos varían en diámetro de 1/2 “a 1-1 / 2” y se fabrican de acero de aleación de medio carbono que se enfría y templa para desarrollar las propiedades mecánicas deseadas.

tornillo Hexagonal Estructural ASTM A490

Medidas tornillos
Diámetro Diámetro el  cuerpo (E) Ancho entre caras (F) Ancho entre esquinas (G) Rondana Altura de Cabeza (H) Largo de rosca (LT) Transition Thread Length (Y)
  MAX MIN BASICO MAX MIN MAX MIN Max Min BASICO MAX MIN Ref Referencia Max
1/2 .5000 0.515 0.482 7/8 0.875 0.850 1.010 .969 0.031 0.009 5/16 0.323 0.302 1.00 0.19
5/8 .6250 0.642 0.605 1 1/16 1.062 1.031 1.227 1.175 0.062 0.021 25/64 0.403 0.378 1.25 0.22
3/4 .75 0.768 0.729 1 1/4 1.250 1.212 1.443 1.383 0.062 0.021 15/32 0.483 0.455 1.38 0.25
7/8 .8750 0.895 0.852 1 7/16 1.438 1.394 1.660 1.589 0.062 0.31 35/64 0.563 0.531 1.50 0.28
1 1 1.022 0.976 1 5/8 1.625 1.575 1.876 1.796 0.093 0.62 39/64 0.627 0.591 1.75 0.31
1 1/8 1.12 1.149 1.098 1 13/16 1.812 1.756 2.093 2.002 0.093 0.062 11/16 0.718 0.658 2.00 0.34
1 1/4 1.25 1.277 1.223 2 2.000 1.938 2.309 2.209 0.093 0.062 25/32 0.813 0.749 2.00 0.38
1 3/8 1.3750 1.404 1.345 2 3/16 2.188 2.119 2.526 2.416 0.093 0.062 27/32 0.878 0.810 2.25 0.44
1 1/2 1.50 1.531 1.470 2 3/8 2.375 2.300 2.742 2.622 0.093 0.062 15/16 0.974 0.902 2.25 0.44
   Tolerancia en longitud:
Diámetro Nominal Longitud nominal
Hasta 6” Más de 6”
½ -0.12 -0.19
5/8 -0.12 -0.25
¾ -0.19 -0.25
1 1/8 -0.25 -0,25

  ASTM A490 Tipo 1
Descripciones Tornillo hexagonal pesado fabricado de acero medio carbono. El rodamiento debe ser plano y con una rondana en la parte inferior, además de tener sus puntas biseladas
Aplicaciones Usado en uniones estructurales para la construcción
Material Acero carbono
Tratamiento térmico Tratamiento térmico templado en un líquido por encima de la temperatura de austenización, posteriormente revenido a través de recalentamiento a una temperatura de al menos 800° F
Dureza 1/2”-1” D: C24-35 Rockwell 1 1/8”-1 1/2” D: C19-31 Rockwell
Carga de prueba 1/2”-1” D: 85,000 psi 1 1/8”-1 1/2” D: 74,000 psi
Fuerza de Rendimiento 1/2”-1” D: 92,000 psi min 1 1/8”-1 1/2” D: 81,000 psi min
Reducción del área 1/2”-1” D: 120,000 psi min 1 1/8”-1 1/2” D: 105,000 psi min


A490 PROPIEDADES MECÁNICAS

Tamaño Tensión, ksi Rendimiento, ksi Elong. %, min RA %, min
1/2 – 1-1/2 150-173 130 14 40

A490 PROPIEDADES QUÍMICAS

Tornillos Tipo 1
Elemento Tamaños de  1/2 a 1-3/8 Tamaño 1-1/2
Carbono, max 0.30 – 0.48% 0.35 – 0.53%
Fósforo, max 0.040% 0.040%
Sulfuro, max 0.040% 0.040%
Elementos de aleación * *

Tornillos tipo 3
Elemento Tamaño de 1/2 al 3/4 Tamaño mayor a 3/4
Carbono 0.20 – 0.53% 0.30 – 0.53%
Manganeso, min 0.40% 0.40%
Fósforo, max 0.035% 0.035%
Sulfuro, max 0.040% 0.040%
Cobre 0.20 – 0.60% 0.20 – 0.60%
Cromo, min 0.45% 0.45%
Niquel, min 0.20% 0.20%
o
Molibdeno, min 0.15% 0.15%

A490 EQUIPO RECOMENDADO

Tuercas Rondanas
Tipo 1 Tipo 3 T 1 T 3
A563DH A563DH3 F436-1 F436-3
Nota: Las tuercas que cumplen con A194 Grado 2H son un sustituto adecuado para usar con tornillos estructurales hexagonales A490.
  Los tornillos ASTM A490 no deben recubrirse con galvanizado en inmersión en caliente, deposición mecánica o galvanoplastia con zinc debido al riesgo potencial de fragilización por hidrógeno.
