Cuerda corrida no permitida tornillos en A325 y A490

A continuación explicamos a detalle el porque NO debe de utilizarse tornillos A325 y A490 en cuerda corrida. Una normal muy específica y cierta

Cuidado con la cuerda corrida en tornillos A325 y A490

A simple vista, un tornillo estructural con cuerda corrida puede parecer una alternativa equivalente a un tornillo A325 o A490 convencional. Sin embargo, la longitud de la rosca puede cambiar la forma en que trabaja el tornillo dentro de una conexión estructural.

La imagen siguiente muestra claramente la diferencia entre un tornillo con vástago liso y uno cuya rosca se extiende a lo largo del cuerpo.

Cuando el diseño de una conexión considera que las roscas deben quedar fuera del plano de corte, sustituir ese tornillo por uno de cuerda corrida puede provocar que las roscas queden justamente en la zona donde actúa el esfuerzo cortante.

Esto no significa que todos los tornillos totalmente roscados estén fuera de norma.

ASTM F3125 contempla configuraciones especiales como A325T, A325S y A490S, pero deben estar correctamente especificadas, identificadas y documentadas.

El problema aparece cuando se compra un tornillo comercializado simplemente como “A325 cuerda corrida” o “A490 cuerda corrida” sin verificar si su configuración corresponde realmente a ASTM F3125 y al diseño de la conexión.

En tornillería estructural, que el tornillo entre y apriete no significa necesariamente que sea el tornillo correcto.

A continución explicamos el por qué técnico y normativo, con base en ASTM y AISC, sin suposiciones ni interpretaciones comerciales.

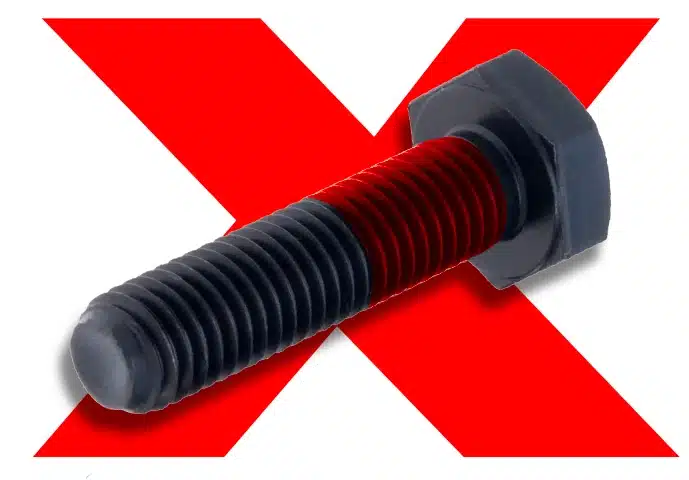

Rosca corrida en tornillos A325 y A490 1

¿Por qué es preferible que el plano de corte pase por el vástago liso?

Cuando la conexión está diseñada para mantener las roscas fuera del plano de corte, el esfuerzo cortante actúa sobre el diámetro completo del vástago del tornillo.

Esto ofrece una mayor resistencia nominal a corte que una configuración equivalente en la que las roscas quedan dentro del plano de corte.

La diferencia puede verse fácilmente en la imagen:

Vástago liso en el plano de corte → mayor sección resistente.

Rosca dentro del plano de corte → menor sección efectiva y menor resistencia nominal a corte.

Por esta razón, si el diseño estructural fue realizado considerando las roscas fuera del plano de corte, no debe sustituirse simplemente el tornillo especificado por uno de cuerda corrida.

¿Significa que un tornillo de cuerda corrida es incorrecto?

No siempre.

ASTM F3125 contempla configuraciones especiales, como A325T, en las que las roscas necesariamente quedan dentro del plano de corte.

La diferencia es que en esos casos la conexión debe ser diseñada considerando esa condición.

El problema aparece cuando se utiliza un tornillo de cuerda corrida como sustituto de uno convencional sin revisar si el cálculo estructural, la especificación y el producto suministrado son compatibles.

En tornillería estructural, no son equivalentes

Un A325 estándar y un A325T pueden cumplir ASTM F3125, pero eso no significa que puedan intercambiarse libremente en cualquier conexión.

La geometría de la rosca forma parte del diseño del ensamble.

Si el proyecto especifica que las roscas queden fuera del plano de corte, conserve el vástago liso requerido y no sustituya el tornillo por uno de cuerda corrida sin autorización del responsable estructural.

¿Por qué NO pueden tener cuerda corrida?

No acepte una sustitución por cuerda corrida sin verificarla

Si su proyecto especifica un tornillo estructural A325 o A490 con una determinada longitud de rosca, no conviene aceptar una sustitución por un tornillo de cuerda corrida únicamente porque tenga el mismo diámetro y longitud total.

Antes de autorizar el cambio, revise:

  • el grado ASTM F3125;
  • el marcado de la cabeza;
  • la longitud real de rosca;
  • la ubicación de los planos de corte;
  • el MTR o certificado del fabricante;
  • y que la configuración suministrada coincida con el diseño estructural.

Un tornillo con cuerda corrida puede ser válido cuando está correctamente especificado, pero no debe asumirse que es equivalente a un tornillo estándar solo porque físicamente puede instalarse en la misma conexión.

Señal de alerta

Si un proveedor ofrece un “A325 cuerda corrida” o “A490 cuerda corrida” como sustitución directa, solicite que indique claramente:

qué designación ASTM F3125 corresponde al producto, cómo está marcado y qué documentación respalda esa configuración.

Si esto no puede demostrarse, conviene revisar el producto antes de utilizarlo en una conexión estructural.

Tensión de tornillos en corte

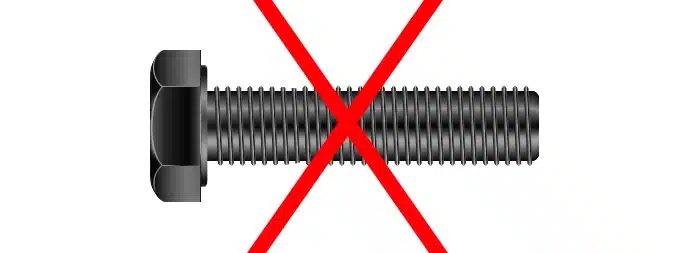

Tornillos con cuerda corrida

Riesgos reales de usar tornillos estructurales con cuerda corrida

Usar tornillos A325 o A490 con cuerda corrida puede provocar:

  • ❌ Reducción de capacidad a corte

  • ❌ Falla prematura de la conexión

  • ❌ Rechazo en inspecciones estructurales

  • ❌ Problemas legales por incumplimiento normativo

  • ❌ Riesgos de seguridad en la estructura

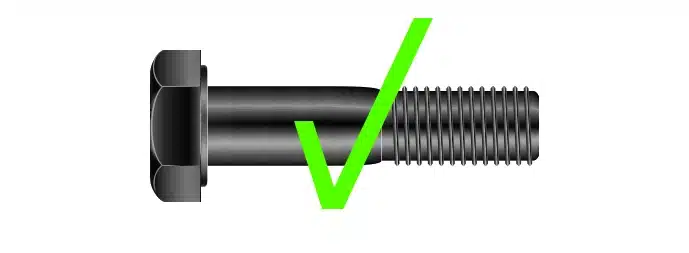

Tornillos con vástago

¿Qué tipo de rosca SÍ deben tener los A325 y A490?

Los tornillos estructurales correctos deben ser:

✔️ Rosca parcial
✔️ Cuerpo liso suficiente para que el plano de corte no cruce la rosca
✔️ Fabricados y suministrados conforme a ASTM A325 / A490
✔️ Con tuercas y rondanas estructurales compatibles

Diferencia con tornillos de uso general

Tipo de tornillo Cuerda corrida Uso
Tornillo estructural A325 / A490 ❌ No Estructuras de acero
Tornillo comercial grado 2, grado 5 y grado 8 ✔️ Sí Uso mecánico general
Varilla roscada ✔️ Sí Anclajes, no corte estructural

¿Quieres conocer cuándo sí puede utilizarse cuerda corrida?

ASTM F3125 contempla configuraciones especiales para determinados tornillos A325 y A490, pero cada una tiene requisitos específicos de longitud, marcado y aplicación.

En nuestra guía completa sobre rosca corrida en tornillos A325 y A490 explicamos:

  • qué es un A325T;
  • la regla máxima de 4 veces el diámetro;
  • qué significan A325S y A490S;
  • por qué no existe A490T;
  • cómo afecta la rosca al plano de corte;
  • y qué documentación debe solicitarse antes de comprar.

Consulta aquí nuestra guía técnica de rosca corrida A325 y A490
