Los tornillos ASTM A490, actualmente designados como ASTM F3125/F3125M Grado A490, son tornillos estructurales de alta resistencia utilizados en conexiones de acero donde el diseño requiere un nivel de resistencia superior al Grado A325.
Aunque ASTM A490 dejó de publicarse como una especificación independiente, la designación A490 continúa utilizándose ampliamente en planos, especificaciones, compras y proyectos de estructuras de acero. Actualmente, estos tornillos forman parte de ASTM F3125/F3125M.
Los tornillos F3125 Grado A490 en estilo Heavy Hex tienen una resistencia mínima a la tensión de 150 ksi y se fabrican en diámetros nominales de 1/2″ a 1-1/2″.
ASTM F3125 contempla tornillos A490 Tipo 1, fabricados con acero aleado, y Tipo 3, fabricados con acero resistente a la intemperie o weathering steel.
En esta guía explicamos sus propiedades, medidas, materiales, acabados permitidos, componentes compatibles, identificación y diferencias frente a otros grados de tornillería estructural.
En La Casa de los Tornillos contamos con uno de los mayores inventarios de tornillería estructural ASTM A490 en México, disponible para entrega inmediata.
Para consultar valores de referencia y entender la diferencia entre torque y pretensión, revisa nuestra guía de torque en tornillos A325, A490 y grados SAE.

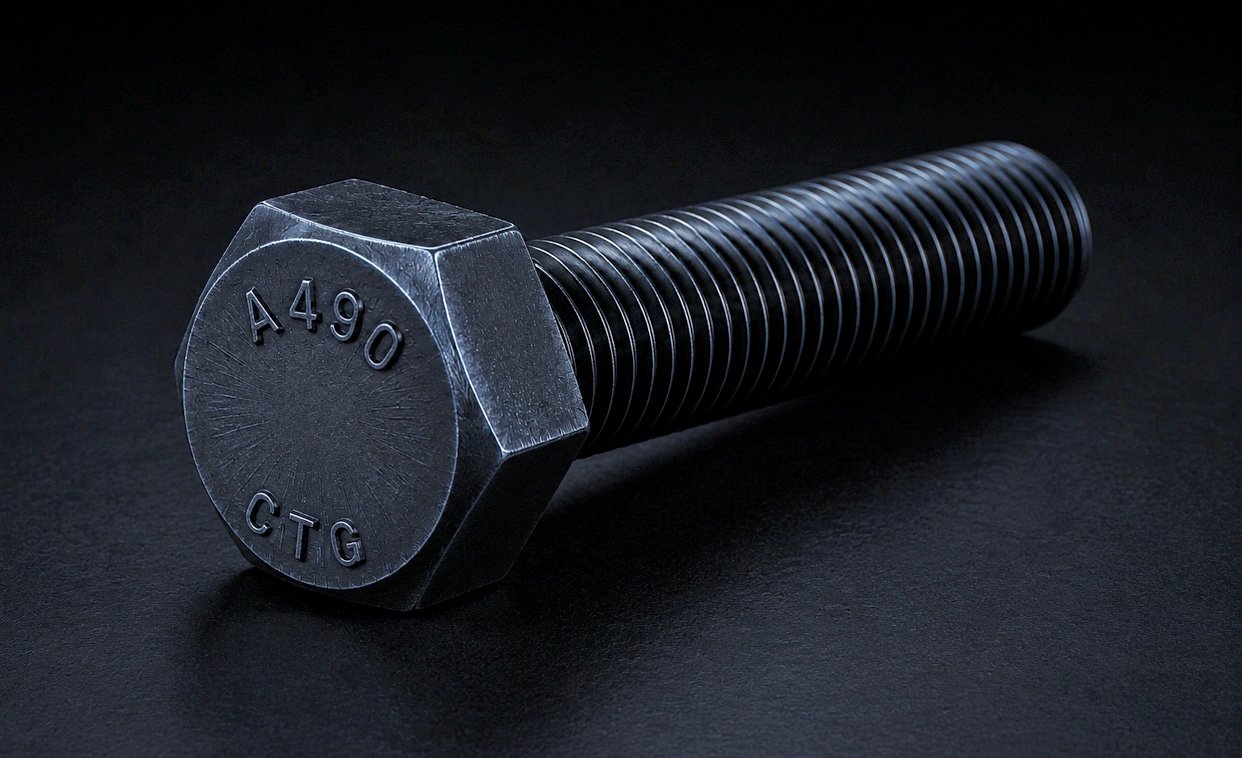

¿Qué es un tornillo A490?
¿Qué son los tornillos ASTM A490?
Los tornillos ASTM A490, actualmente especificados como ASTM F3125/F3125M Grado A490, son tornillos estructurales de alta resistencia diseñados para conexiones atornilladas de acero donde se requieren propiedades mecánicas superiores a las del Grado A325.
Los tornillos A490 tienen una resistencia mínima a la tensión de 150 ksi y se fabrican mediante temple y revenido, proceso térmico necesario para desarrollar las propiedades mecánicas requeridas por ASTM F3125.
En configuración estándar Heavy Hex, ASTM F3125 contempla dos tipos principales de A490 según la composición del material:
A490 Tipo 1
Los tornillos A490 Tipo 1 se fabrican con acero aleado o acero aleado con adición de boro.
Esta es una diferencia importante frente al A325 Tipo 1: para alcanzar el nivel de resistencia de 150 ksi del Grado A490, ASTM F3125 establece el uso de acero aleado.
El Tipo 1 es la configuración utilizada habitualmente en conexiones estructurales convencionales cuando el proyecto especifica Grado A490.
A490 Tipo 3
Los tornillos A490 Tipo 3 se fabrican con acero resistente a la intemperie o weathering steel.
Su composición está diseñada para proporcionar características de resistencia a la corrosión atmosférica compatibles con estructuras construidas con acero patinable.
El Tipo 3 mantiene el mismo nivel de resistencia estructural del Grado A490, pero utiliza una composición química diferente para proporcionar su comportamiento característico frente a la exposición atmosférica.
¿Cuál es la diferencia principal entre A490 Tipo 1 y Tipo 3?
La principal diferencia está en la composición del acero y su comportamiento frente a la corrosión atmosférica, no en la resistencia mínima del grado.
Ambos pertenecen a ASTM F3125 Grado A490 y deben alcanzar una resistencia mínima a la tensión de 150 ksi.
El Tipo 1 utiliza acero aleado para aplicaciones estructurales convencionales, mientras que el Tipo 3 utiliza weathering steel para estructuras donde se requiere compatibilidad con acero resistente a la intemperie.
Especificaciones técnicas del ASTM F3125 Grado A490
La siguiente tabla resume las principales propiedades mecánicas y características de los tornillos estructurales ASTM F3125 Grado A490.
| Característica | ASTM F3125 Grado A490 |
|---|---|
| Especificación vigente | ASTM F3125/F3125M |
| Designación tradicional | ASTM A490 |
| Aplicación principal | Conexiones estructurales de acero de alta resistencia |
| Resistencia a la tensión | 150–173 ksi |
| Límite de fluencia mínimo | 130 ksi |
| Carga de prueba mínima | 120 ksi |
| Elongación mínima | 14 % |
| Reducción de área mínima | 40 % |
| Dureza Rockwell | HRC 33–38 |
| Tratamiento térmico | Temple y revenido |
| Estilo estándar | Heavy Hex |
| Diámetros Heavy Hex | 1/2″ a 1-1/2″ |
| Tipos | Tipo 1 y Tipo 3 |
| Marcado de cabeza | A490 |
| Sistema dimensional | Pulgadas |
¿Qué significa que un A490 tenga 150–173 ksi?
ASTM F3125 establece para el Grado A490 una resistencia a la tensión mínima de 150 ksi y máxima de 173 ksi.
Esto significa que el tornillo debe alcanzar el nivel de resistencia requerido para el grado, pero también debe mantenerse dentro del límite superior establecido por la especificación.
El A490 presenta además un límite de fluencia mínimo de 130 ksi, superior al del Grado A325.
Estas propiedades convierten al A490 en un tornillo estructural de mayor resistencia mecánica, pero no significan que pueda sustituir automáticamente a un A325. La selección del grado debe respetar el diseño y las especificaciones de la conexión estructural.
Acabados y recubrimientos para tornillos A490
Los tornillos ASTM F3125 Grado A490 tienen requisitos de recubrimiento más restrictivos que los tornillos Grado A325 debido a su mayor nivel de resistencia mecánica.
La selección del acabado no debe realizarse únicamente buscando resistencia a la corrosión. El sistema de recubrimiento debe ser compatible con ASTM F3125 y con todos los componentes del conjunto estructural.

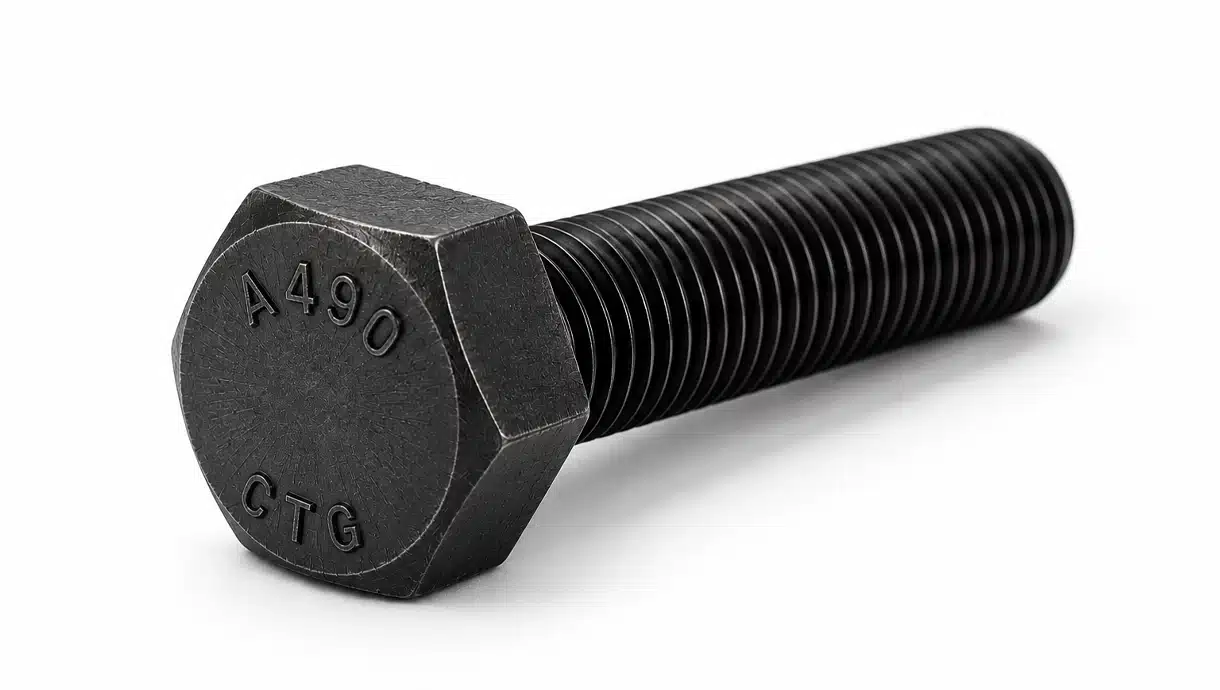

A490 en acabado natural
Los tornillos A490 pueden utilizarse en acabado natural o sin recubrimiento cuando las condiciones del proyecto y la exposición ambiental lo permiten.
En estas aplicaciones también deben utilizarse tuercas, rondanas y componentes compatibles con el grado y tipo especificados.

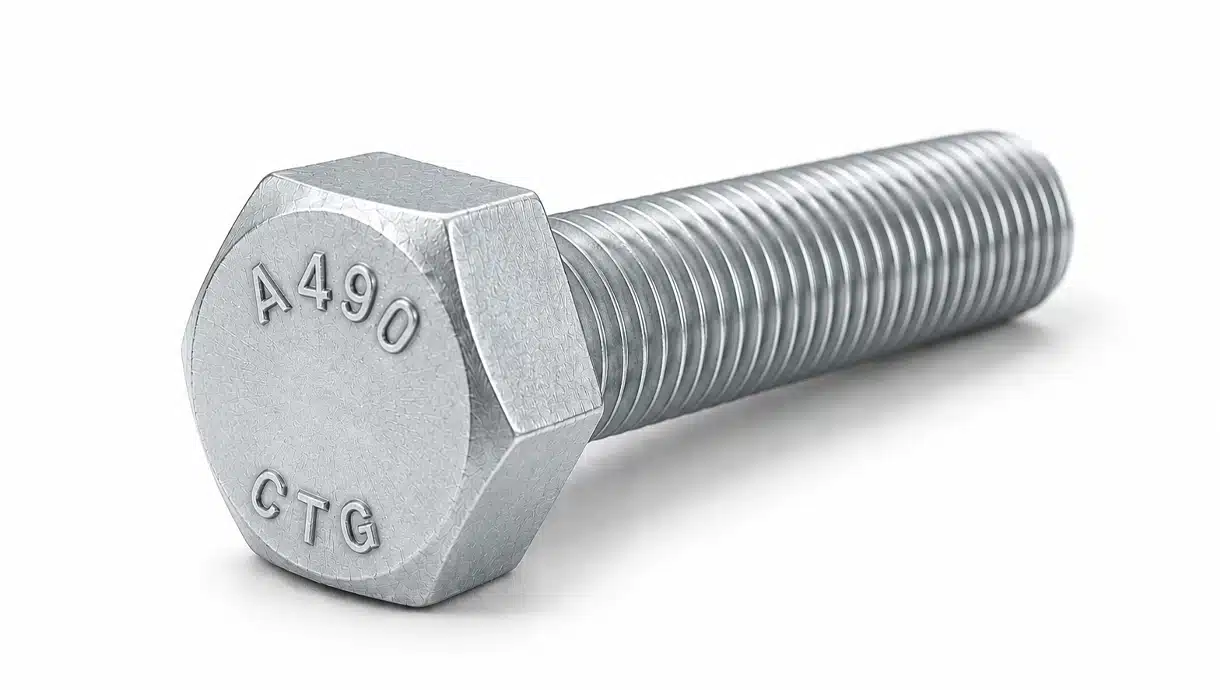

A490 Recubrimiento GEOMET®
GEOMET® es una familia comercial de recubrimientos zinc-flake, no una norma ASTM.
Por lo tanto, no todos los productos o configuraciones GEOMET® deben considerarse automáticamente equivalentes a ASTM F3393.
Cuando se suministra un tornillo A490 con un sistema GEOMET®, debe verificarse que la configuración específica del recubrimiento aplicada al tornillo cumpla con los requisitos y clasificación correspondientes de ASTM F3393 y con las especificaciones del proyecto.
Por esta razón, es más preciso describir el producto como:
“ASTM F3125 Grado A490 con recubrimiento zinc-flake calificado conforme ASTM F3393”
y posteriormente identificar GEOMET® como el sistema comercial utilizado, cuando corresponda.
Recubrimientos zinc-flake conforme ASTM F3393
Cuando un proyecto requiere protección anticorrosiva en tornillos A490, ASTM F3125 permite sistemas de recubrimiento previamente calificados conforme ASTM F3393.
Estos recubrimientos utilizan tecnologías de zinc y aluminio en hojuelas conocidas comúnmente como zinc-flake y deben cumplir los requisitos de desempeño y clasificación establecidos por la especificación.
Para conjuntos A490, no basta con que un recubrimiento sea descrito comercialmente como zinc-flake: debe comprobarse que el sistema específico utilizado está calificado para la aplicación correspondiente.
A490 Recubrimiento GEOMET®
GEOMET® es una familia comercial de recubrimientos zinc-flake, no una norma ASTM.
Por lo tanto, no todos los productos o configuraciones GEOMET® deben considerarse automáticamente equivalentes a ASTM F3393.
Cuando se suministra un tornillo A490 con un sistema GEOMET®, debe verificarse que la configuración específica del recubrimiento aplicada al tornillo cumpla con los requisitos y clasificación correspondientes de ASTM F3393 y con las especificaciones del proyecto.
Por esta razón, es más preciso describir el producto como:
“ASTM F3125 Grado A490 con recubrimiento zinc-flake calificado conforme ASTM F3393”
y posteriormente identificar GEOMET® como el sistema comercial utilizado, cuando corresponda.
¿Se puede galvanizar por inmersión en caliente un tornillo A490?
No bajo los requisitos normales de ASTM F3125.
Los tornillos ASTM F3125 Grado A490 de 150 ksi no están permitidos con galvanizado por inmersión en caliente conforme ASTM F2329, ni con galvanizado mecánico conforme ASTM B695.
Esta restricción está relacionada con los riesgos asociados al tratamiento de tornillería de muy alta resistencia, incluyendo la susceptibilidad a fragilización por hidrógeno.
Por esta razón, no debe especificarse simplemente un “A490 galvanizado” sin verificar el sistema de recubrimiento permitido por ASTM F3125.
¿Qué pasó con ASTM F1136, F2833 y F3019?
Durante años se utilizaron especificaciones como ASTM F1136, F2833 y F3019 para determinados sistemas de recubrimiento utilizados en tornillería estructural de alta resistencia.
Estos requisitos fueron posteriormente consolidados dentro de ASTM F3393.
Por eso, certificados o especificaciones de proyectos anteriores todavía pueden mencionar esas normas, mientras que documentación más reciente puede hacer referencia a ASTM F3393.
A490 Tipo 3
Los tornillos A490 Tipo 3 están fabricados con weathering steel y normalmente se utilizan junto con estructuras de acero resistente a la intemperie.
Su comportamiento frente a la corrosión está relacionado con la composición del propio acero y la formación de una pátina protectora, por lo que no deben tratarse simplemente como un A490 Tipo 1 al que se agrega un recubrimiento anticorrosivo.
El recubrimiento debe evaluarse como parte del conjunto
En una conexión estructural A490 deben revisarse en conjunto:
el tornillo, la tuerca, la rondana, sus acabados, la lubricación y los requisitos de instalación y pretensionado.
No es recomendable combinar componentes con diferentes sistemas de recubrimiento sin comprobar previamente su compatibilidad y cumplimiento con las especificaciones aplicables.

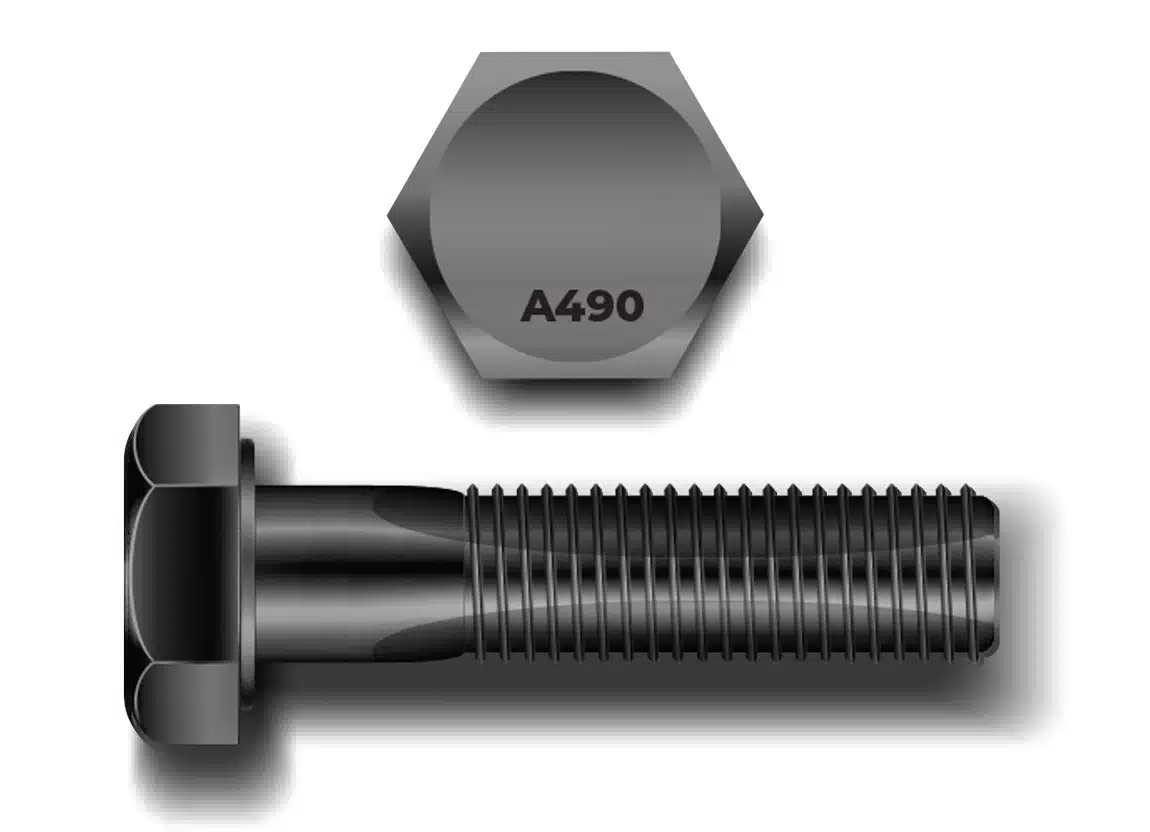

Medidas, rosca y longitud de los tornillos A490
Los tornillos ASTM F3125 Grado A490 Heavy Hex se fabrican en diámetros nominales desde 1/2″ hasta 1-1/2″.
Las dimensiones del tornillo Heavy Hex corresponden a ASME B18.2.6, mientras que las roscas en pulgadas utilizadas normalmente son UNC (Unified National Coarse).
| Longitud | 1/2″ | 5/8″ | 3/4″ | 7/8″ | 1″ | 1 1/8″ | 1 1/4″ | 1 1/2″ |
|---|---|---|---|---|---|---|---|---|
| 1 1/4″ | ✓ | |||||||
| 1 1/2″ | ✓ | ✓ | ✓ | |||||
| 1 3/4″ | ✓ | ✓ | ✓ | |||||
| 2″ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| 2 1/4″ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| 2 1/2″ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| 2 3/4″ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| 3″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 3 1/4″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 3 1/2″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 3 3/4″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 4″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 4 1/4″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 4 1/2″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 5″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 5 1/2″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 6″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
*La disponibilidad puede variar. Para medidas especiales o acabados galvanizados, solicita una cotización.
Rosca estándar por diámetro
| Diámetro nominal | Rosca UNC |
|---|---|
| 1/2″ | 13 Hilos por pulgada |
| 5/8″ | 11 Hilos por pulgada |
| 3/4″ | 10 Hilos por pulgada |
| 7/8″ | 9 Hilos por pulgada |
| 1″ | 8 Hilos por pulgada |
| 1-1/8″ | 7 Hilos por pulgada |
| 1-1/4″ | 7 Hilos por pulgada |
| 1-3/8″ | 6 Hilos por pulgada |
| 1-1/2″ | 6 Hilos por pulgada |
Longitud estándar de rosca en tornillos A490
Los tornillos estructurales A490 utilizan longitudes de rosca específicas según el diámetro.
| Diámetro nominal | Longitud estándar de rosca |
|---|---|
| 1/2″ | 1.00″ |
| 5/8″ | 1.25″ |
| 3/4″ | 1.38″ |
| 7/8″ | 1.50″ |
| 1″ | 1.75″ |
| 1-1/8″ | 2.00″ |
| 1-1/4″ | 2.00″ |
| 1-3/8″ | 2.25″ |
| 1-1/2″ | 2.25″ |
Esta configuración deja una porción del vástago sin rosca, algo importante en conexiones estructurales porque la ubicación de las roscas respecto al plano de corte puede influir en el diseño de la conexión.
¿Cómo se selecciona la longitud correcta de un A490?
La longitud total debe determinarse considerando:
- espesor de las placas o elementos a unir;
- espesor de rondanas;
- altura de la tuerca;
- longitud de rosca disponible;
- y protrusión requerida después de la tuerca.
Por esta razón, la longitud del tornillo debe seleccionarse de acuerdo con la geometría real de la conexión y las especificaciones del proyecto.
¿Puede un A490 tener una longitud de rosca diferente?
Sí, pero una configuración distinta de las dimensiones estándar no debe tratarse simplemente como un A490 convencional.
ASTM F3125 contempla requisitos suplementarios para tornillos con dimensiones especiales. Cuando se especifican características no estándar de rosca, cabeza u otras dimensiones, el tornillo puede identificarse con la designación A490S.
La letra S indica que el producto tiene una configuración dimensional especial y no que pertenezca a un grado de resistencia diferente.
Para conocer qué opciones existen cuando un A490 requiere una longitud de rosca especial y qué significa la designación A490S, consulta nuestra guía sobre rosca corrida en tornillos A325 y A490.
Diferencias entre tornillos A490 y A325
Los tornillos ASTM F3125 Grado A490 y ASTM F3125 Grado A325 están diseñados para conexiones estructurales de acero, pero tienen diferentes niveles de resistencia y requisitos de material.
| Característica | A325 | A490 |
|---|---|---|
| Especificación vigente | ASTM F3125 | ASTM F3125 |
| Resistencia mínima a la tensión | 120 ksi | 150 ksi |
| Material Tipo 1 | Acero al carbono, carbono-boro, aleado o aleado con boro | Acero aleado o aleado con boro |
| Tipo 3 | Weathering steel | Weathering steel |
| Estilo estándar | Heavy Hex | Heavy Hex |
| Diámetros Heavy Hex | 1/2″ a 1-1/2″ | 1/2″ a 1-1/2″ |
| Aplicación | Conexiones estructurales | Conexiones estructurales que requieren Grado A490 |
¿Es más resistente un A490 que un A325?
Sí.
El A490 tiene una resistencia mínima a la tensión de 150 ksi, mientras que el A325 tiene una resistencia mínima de 120 ksi.
Sin embargo, esto no significa que un A490 sea automáticamente “mejor” para cualquier conexión.
¿Se puede sustituir un A325 por un A490?
No debe hacerse automáticamente.
A325 y A490 son grados diferentes y la selección forma parte del diseño de la conexión estructural.
Una sustitución debe revisarse de acuerdo con:
- las cargas de diseño;
- el tipo de conexión;
- el método de instalación;
- los materiales conectados;
- los recubrimientos requeridos;
- y las especificaciones del proyecto.
Por esta razón, la mayor resistencia del A490 no debe interpretarse como autorización para sustituir un A325 sin la aprobación técnica correspondiente.
Para una comparación más detallada, consulta nuestra guía de diferencias entre tornillos A325, A490 y ASTM A193 B7.
¿Qué tuerca y rondana lleva un tornillo A490?
Los tornillos ASTM F3125 Grado A490 deben utilizarse con tuercas y rondanas compatibles con el tipo de tornillo, su resistencia y el sistema de acabado especificado para la conexión.
No es suficiente seleccionar una tuerca únicamente porque tenga el mismo diámetro y rosca.
Compatibilidad típica de componentes A490
| Tornillo | Tuerca compatible | Rondana compatible |
|---|---|---|
| A490 Tipo 1, acabado natural | ASTM A563 Grado DH | ASTM F436 Tipo 1 |
| A490 Tipo 1 con recubrimiento aprobado | ASTM A563 Grado DH con sistema de acabado compatible | ASTM F436 Tipo 1 con acabado compatible |
| A490 Tipo 1 con tuerca 2H | ASTM A194 Grado 2H como equivalente aceptable de A563 DH | ASTM F436 Tipo 1 |
| A490 Tipo 3 | ASTM A563 Grado DH3 | ASTM F436 Tipo 3 |
¿Se puede utilizar una tuerca ASTM A194 Grado 2H con un A490?
Sí.
ASTM A563 reconoce a la tuerca ASTM A194/A194M Grado 2H como equivalente aceptable de una tuerca A563 Grado DH.
Por esta razón, una tuerca A194 2H puede utilizarse con un tornillo A490 Tipo 1, siempre que el acabado, dimensiones y especificaciones del proyecto sean compatibles.
Esto es diferente a afirmar que “todo A490 debe utilizar una tuerca 2H”.
La combinación base contemplada para A490 Tipo 1 es A563 DH, mientras que A194 2H constituye un equivalente permitido de DH.
Para conocer cuándo una A194 2H puede utilizarse en lugar de una A563 DH y cuáles son sus diferencias, consulta nuestra guía comparativa A563 DH vs A194 2H.
¿Qué rondana utiliza un A490 Tipo 1?
Cuando la conexión requiere una rondana estructural endurecida, se utiliza una ASTM F436 Tipo 1.
En conjuntos con recubrimiento zinc-flake, el acabado de la rondana también debe ser compatible con el sistema de recubrimiento utilizado en el conjunto.
¿Qué componentes utiliza un A490 Tipo 3?
Los tornillos A490 Tipo 3, fabricados con weathering steel, se utilizan normalmente con:
ASTM A563 Grado DH3 para la tuerca y ASTM F436 Tipo 3 para la rondana.
Estos componentes están diseñados para mantener compatibilidad con conjuntos estructurales de acero resistente a la intemperie.
Compatibilidad en conjuntos A490 recubiertos
Cuando se utiliza un A490 con un sistema zinc-flake calificado conforme ASTM F3393, debe verificarse el conjunto completo y no únicamente el recubrimiento del tornillo.
El tornillo, la tuerca, la rondana, la lubricación y el sistema de recubrimiento deben ser compatibles con los requisitos aplicables del proyecto y del conjunto estructural.
Por esta razón, no debe combinarse arbitrariamente un tornillo A490 recubierto con una tuerca o rondana de acabado diferente sin verificar previamente su compatibilidad.
¿Cómo identificar un tornillo ASTM A490?
La forma más directa de identificar un tornillo ASTM F3125 Grado A490 es revisar el marcado permanente ubicado en la cabeza.
Un tornillo A490 debe incluir:
- la designación A490;
- y la identificación o símbolo del fabricante.
Este marcado permite identificar el grado del tornillo y relacionarlo con el fabricante responsable del producto.
Marcado de un A490 Tipo 1
Los tornillos A490 Tipo 1 llevan normalmente la designación:
A490 + identificación del fabricante
La marca A490 identifica el grado estructural de 150 ksi.
Marcado de un A490 Tipo 3
Los tornillos A490 Tipo 3, fabricados con acero resistente a la intemperie, utilizan una identificación diferenciada.
Una forma habitual de distinguirlos es mediante la designación:
A490 subrayado + identificación del fabricante
El subrayado permite diferenciar visualmente el Tipo 3 del Tipo 1.
¿El marcado A490 confirma por sí solo que el tornillo cumple ASTM F3125?
No.
El marcado de cabeza es una forma de identificación del producto, pero no sustituye la documentación de calidad del lote.
En proyectos estructurales es recomendable verificar también el MTR o Material Test Report correspondiente.
En el certificado pueden revisarse datos como:
- especificación y grado;
- Tipo 1 o Tipo 3;
- número de lote o colada;
- composición química;
- resistencia a la tensión;
- límite de fluencia;
- dureza;
- tratamiento térmico;
- recubrimiento, cuando aplique;
- y trazabilidad del fabricante.
¿Cómo identificar un A490 con dimensiones especiales?
ASTM F3125 contempla requisitos suplementarios para tornillos con configuraciones dimensionales diferentes al estándar.
Cuando se utiliza el requisito suplementario correspondiente, el producto puede marcarse como:
A490S
La letra S indica que el tornillo tiene dimensiones especiales, como una longitud de rosca o configuración de cabeza diferente a la estándar.
No significa que se trate de un grado de resistencia diferente.
Preguntas frecuentes sobre tornillos ASTM A490
¿La norma ASTM A490 sigue vigente?
La designación A490 continúa utilizándose ampliamente en la industria, pero ASTM A490 ya no se publica como una especificación independiente. Actualmente estos tornillos están incluidos como ASTM F3125/F3125M Grado A490.
¿Qué resistencia tiene un tornillo A490?
Los tornillos ASTM F3125 Grado A490 tienen una resistencia a la tensión de 150 a 173 ksi y un límite de fluencia mínimo de 130 ksi.
¿Qué tuerca se utiliza con un tornillo A490?
Para un A490 Tipo 1 se utiliza normalmente una ASTM A563 Grado DH. Una ASTM A194 Grado 2H puede utilizarse como equivalente aceptable de A563 DH cuando el acabado y las especificaciones del proyecto sean compatibles.
Para A490 Tipo 3 se utilizan componentes compatibles con weathering steel, como ASTM A563 DH3.
¿Se puede galvanizar un tornillo A490?
No mediante galvanizado por inmersión en caliente ASTM F2329 ni galvanizado mecánico ASTM B695 bajo los requisitos normales de ASTM F3125 para Grado A490.
Cuando se requiere protección anticorrosiva, pueden utilizarse determinados sistemas zinc-flake calificados conforme ASTM F3393, de acuerdo con la especificación del proyecto.
¿GEOMET® y galvanizado son lo mismo?
No. GEOMET® es una familia comercial de recubrimientos zinc-flake, mientras que el galvanizado por inmersión en caliente utiliza una capa de zinc obtenida mediante un proceso diferente.
En tornillos A490 debe verificarse que el sistema específico de recubrimiento utilizado cumpla con los requisitos aplicables de ASTM F3393 y del proyecto.
¿Se puede sustituir un A325 por un A490?
No debe hacerse automáticamente.
Aunque el A490 tiene mayor resistencia mecánica, A325 y A490 son grados diferentes dentro de ASTM F3125. La sustitución debe revisarse y autorizarse de acuerdo con el diseño estructural y las especificaciones del proyecto.
¿Por qué comprar en La Casa de los Tornillos?
Con más de 50 años de experiencia, somos uno de los principales distribuidores de tornillería estructural en México.
Ofrecemos:
- Amplio inventario.
- Entrega inmediata.
- Cobertura nacional.
- Productos certificados.
- Asesoría técnica especializada.
- Certificados de calidad del fabricante.
- Atención personalizada.
¿Necesitas tornillos ASTM F3125 Grado A490?
En La Casa de los Tornillos de Guadalajara manejamos tornillería estructural ASTM F3125 Grado A490 para aplicaciones industriales y estructurales, incluyendo diferentes diámetros, longitudes, acabados permitidos y componentes compatibles.
Podemos apoyarte a revisar:
- diámetro y longitud;
- Tipo 1 o Tipo 3;
- recubrimiento requerido;
- compatibilidad con tuerca y rondana;
- requisitos de documentación y certificados;
- y disponibilidad para suministro a proyectos en México.
Si tu proyecto requiere A490 con recubrimiento zinc-flake conforme ASTM F3393, también podemos ayudarte a revisar la configuración requerida de acuerdo con la especificación técnica del proyecto.
Solicita una cotización o asesoría técnica con nuestro equipo.
